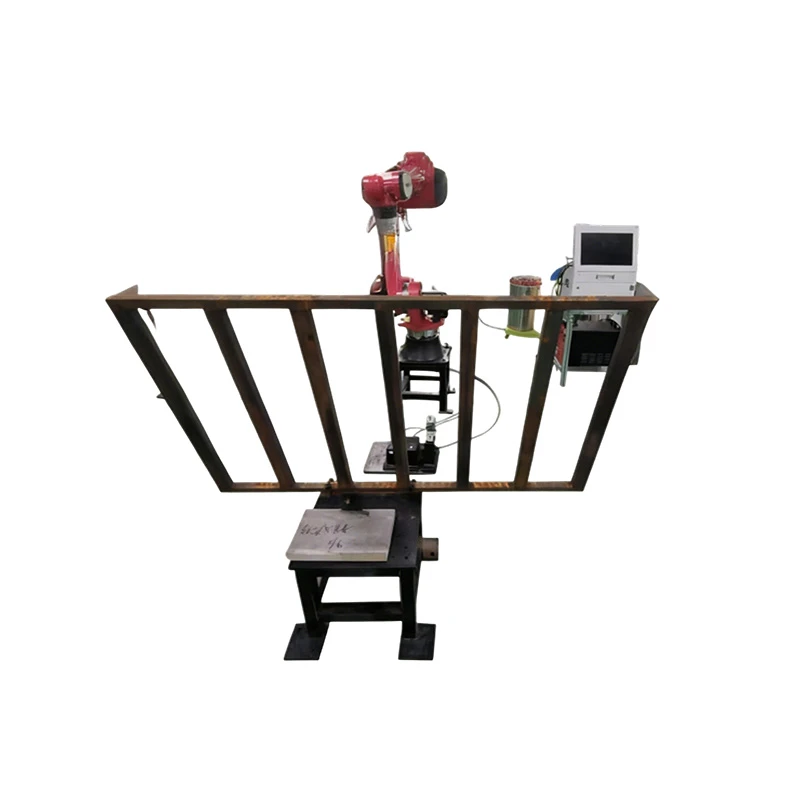

Robot za lakiranje s pršenjem za avtomatizirane linije za praškasto lakiranje
Naš robot za brizgalno lakiranje se uporablja za avtomatizirano prašno lakiranje kovinskih, plastičnih in kompozitnih obdelovancev. Lahko se vključi v proizvodne linije premazov, ki zahtevajo ponovljive poti pršenja in nadzorovane parametre premazov.
Prednosti
- ±0,05 mm ponovitev položaja za ponovljive poti nanosa
- 2131 mm doseg roke za veliko pokritost obdelovanca
- Program{0}}brezplačni učni sistem za hitrejše preklapljanje med izdelki
- Stabilno dovajanje prahu za dolgo{0}}ciklično serijsko proizvodnjo
- Združljivo z integracijo tekočega traku in rotacijske platforme
- Podpira neprekinjeno premazovanje v fiksnih proizvodnih postavitvah
- 10 kg nosilnosti podpira elektrostatične razpršilne sklope in napeljavo kablov brez vpliva na stabilnost gibanja
Konfiguracija sistemske strukture
- 6-osna industrijska robotska roka
- Sklop elektrostatične brizgalne pištole
- Sistem za dovajanje in dovajanje prahu
- Učni obesek za snemanje trajektorije
- Krmilna omara (krmiljenje gibanja + električni sistem)
- Fiksna delovna miza ali ploščad za vpenjanje
Glavni tehnični parametri
|
Parameter |
Specifikacija |
|
Razpon rok |
2131 mm |
|
Ponovi natančnost pozicioniranja |
±0,05 mm |
|
Največja obremenitev |
10 kg |
|
Zmogljivost moči |
6,48 kVA |
|
Teža opreme |
Približno . 230 kg |
|
Zaščitni razred |
Zapestje: IP54, Telo: IP40 |
Veljavni proizvodni pogoji
Oprema se običajno uporablja v naslednjih proizvodnih obratih:
- Linije za prašno lakiranje kovinskih strukturnih delov
- Linije za površinsko obdelavo ohišij gospodinjskih aparatov
- Postopki premazovanja industrijskega pohištva
- Linije za lakiranje aluminijastih profilov
- Splošne industrijske linije za površinsko obdelavo kovinskih delov
Združljivost materiala in premaza
Sistem je združljiv z naslednjimi materiali obdelovancev:
- Hladno{0}}valjano jeklo
- Pocinkano jeklo
- Aluminijeve zlitine (npr. profili 6063)
- ABS/PC plastika
- MDF in obdelane lesene površine
Združljive vrste praškastih premazov vključujejo:
- Epoksi praškasti premazi
- Poliestrski praškasti premazi
- Fluoroogljični praškasti premazi
- Funkcionalni premazi (proti-koroziji/odporni-na vremenske razmere/okrasni zaključki)
Podpora za konfiguracijo projekta
Konfiguracijo sistema je mogoče prilagoditi glede na:
- Dimenzije in geometrija obdelovanca
- Zahteve glede proizvodne zmogljivosti
- Vrsta premaznega materiala
- Obstoječa postavitev linije
- Metoda integracije avtomatizacije
Za ponudbo in tehnično oceno so običajno potrebni naslednji podatki:
- Risbe ali fotografije obdelovanca
- Pričakovana proizvodna zmogljivost
- Zahteve glede postopka premazovanja
- Stanje obstoječe proizvodne linije
- Prednostna metoda integracije
Področja uporabe in združljivi materiali
| Polje uporabe | Tipični predmeti | Združljivi materiali in vrste praškov |
|---|---|---|
| Gospodinjski aparat | Ohišja hladilnikov/pralnih strojev, klimatske naprave, podloge za mikrovalovne pečice, podstavki za kuhalnik riža | Hladno{0}}valjano jeklo, ABS, PC/ABS; Epoksi prah, poliestrski prah |
| Pohištvo in oprema doma | Pohištvene plošče (kovina/les), okvirji omar, drsniki predalov, kljuke, kopalniško okovje | Pocinkano jeklo, masivni les, MDF; Mat poliestrski prah, prah za prenos lesnih zrn, antibakterijski prah |
| Gradnja in dekoracija | Aluminijasti vratni/okenski profili, zavese, okvirji protipožarnih vrat, kovinske stropne plošče | 6063 aluminij, pocinkano jeklo, barvno jeklo; Vremensko-odporen poliestrski prah, fluoroogljik (UV-odporen), kamen-podoben prah |
Simulacija-gradbišča in strukturni{1}}približni prikaz
Slika 2.1 Diagram fizičnega objekta na mestu-
Obesek za učenje in pištola za učenje
Elektrostatična brizgalna pištola

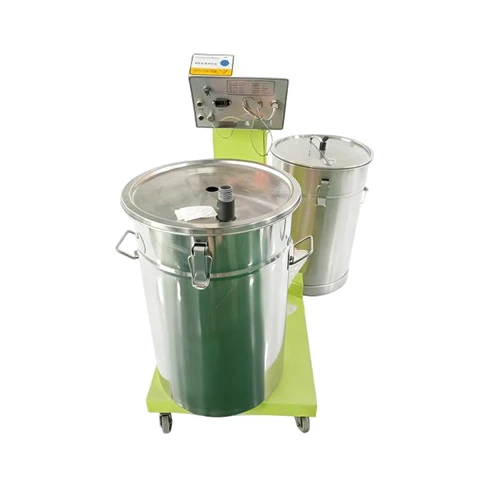

Elektrostatični razpršilec

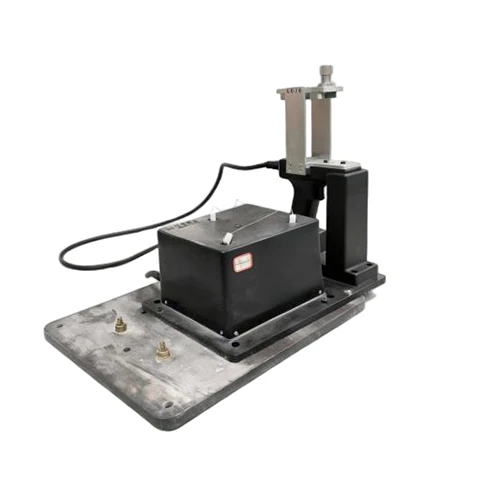

Program-Prosti sistem
Robot električna krmilna omara

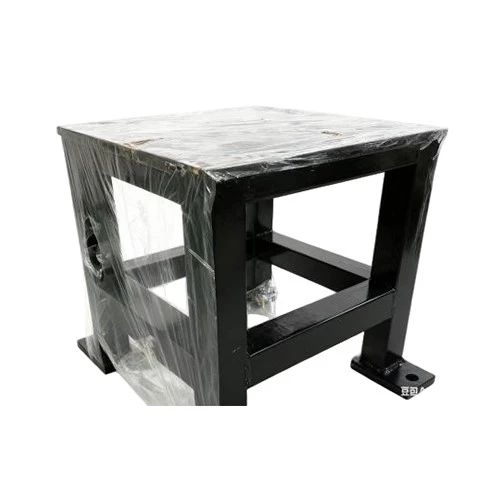

Dvignjeno pritrdilno podnožje/delovna miza
pogosta vprašanja
